首页>测试设备 > 其他>电芯测试压力容器装置

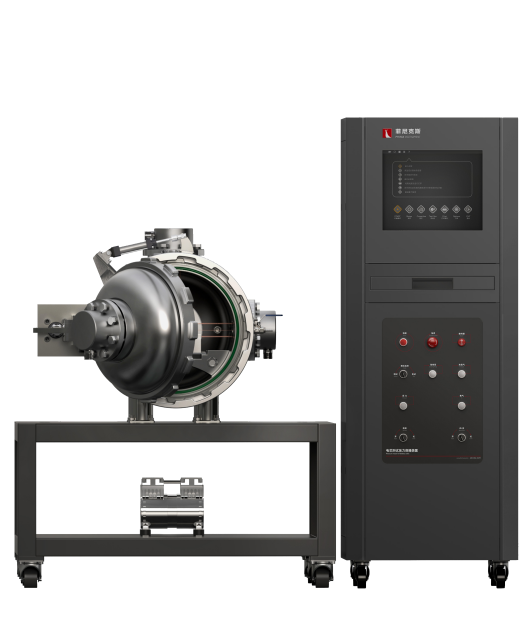

PX05001 电芯测试压力容器装置

产品型号:PX05001

标准编号:UL9540A, pv8450

应用领域: 新能源电池

检测目的:热失控

行业标准: UL保险商实验室 其他测试标准

电芯压力容器装置主要用于满足UL 9540A 标准中对于电芯热失控测试需求,可实现满足市售电池放置、内部腔体抽真空、充氮功能以及压力、温度、氧气浓度等参数测量,另外预留薄膜加热接口以及过冲电路接口。

产品标准产品规格产品特点使用单位

产品标准

UL 9540A:2019 -7.4.1部分

pv8450

产品规格

设备型号   PX-05-001

电    源      AC 220V, 50/60Hz,10A

客备气源   99.99%以上氮气

产品特点

密封舱体采用304不锈钢材质,测试空间及尺寸可依实际使用需求定制。

舱体设计工作压力不低于3MPa,可配备安全阀,在达到极限压力时自动泄压

舱体耐温1200℃以上

舱体预留多个法兰连接板,连接板上采用专用卡套接头,用于温度、电压、加热、过冲等线路连接。具有抽真空功能,并预留-路充氮接口,用于连接外部氮气实现舱体氧浓度<1%的环境配置。

舱体可配备可视窗口,可视窗直径在5~25CM之间

舱体可装置称重平台,搭载称重传感器可进行试样的质量损失检测。

电芯安装口采用活动门方式开启关闭,并搭配锁紧螺丝用于保证舱体密封性,内部配备可移动金属试样支架,结构进口,放置平稳。

配备托马斯取样泵,可手动调节排气速度,实现舱体内部-90KPa抽真空能力。

配备压力传感器,压力监测范围可根据实际使用状况定制

设备预留12路温度采集通道,(可依使用需求扩充)

设备预留2路电压采集信号,用于测试电芯实时电压变化值。

所有管路及传感器接口均预留手动球阀与电磁阀,可实现对传感器的保护以及阻断舱内气体泄漏

采用自主设计标准电气控制柜,内置19寸触摸屏,采用金属框架结构,表面采用静电喷涂、高温烘烤等工艺,耐脏、耐磨、耐油污,便于清洁,美观大方。

采用西门子可编程控制系统(PLC)及模拟量模块,搭载Labview上位机软件,可实现温度、腔体压力、氧浓度等数据以及测试流程的实时监控、显示以及数据存储,可对测试过程数据进行报表与报告输出,以Excel、Word、PDF等文件格式形式进行存储,便于查看编辑。
