一、测试需求分析

屋面刚性光伏一体化系统在实际服役过程中，持续面临火焰蔓延、强风负压掀揭、冰雹撞击、积雪重力荷载及连接件力学失效等多重复杂工况。其力学耐久与防火抗灾性能直接决定建筑屋面整体安全水平。FM4478标准要求对上述各项性能开展系统化测试验证。

为满足这一测试需求，江苏费尔曼安全科技有限公司自主开发了FM4478屋顶刚性光伏组件测试系统，对标国际主流屋面光伏产品认证测试的工程实践，用于刚性光伏屋面系统的研发验证、型式预测试及样品性能比对评估。

二、系统总体架构

整套测试系统围绕防火安全与力学耐久两大核心评价维度，构建四个物理相互独立的功能测试平台：

各平台硬件结构彼此隔离，可独立开展对应项目试验，互不干扰。

系统采用分布式集中控制架构——五个独立测试平台共用一套控制系统与上位机。全部传感器件均支持第三方实验室计量校准，保证测试过程可复现、测试数据可溯源。

三、核心技术特点

1. 全工况模拟能力

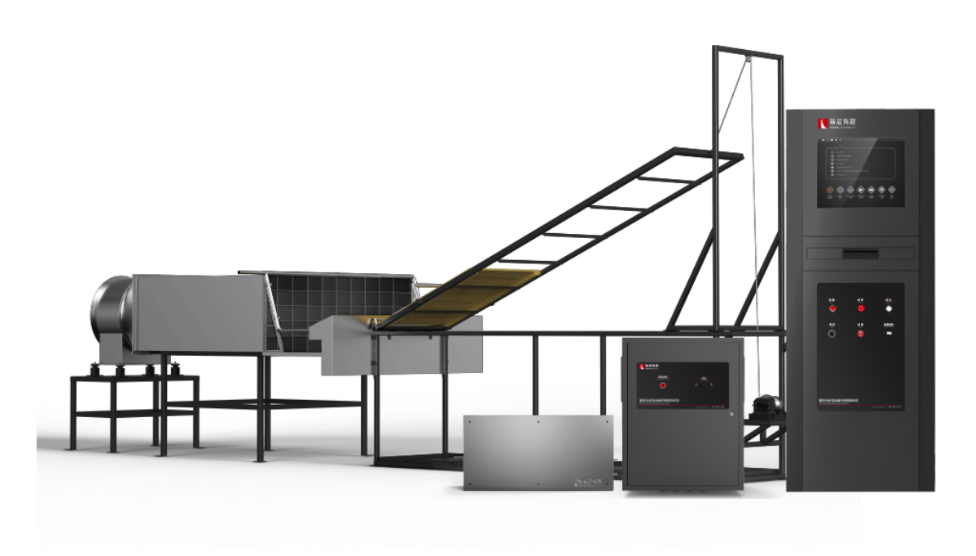

火焰蔓延试验台采用可调倾角型钢台架（0-50°范围）与狭缝式燃气燃烧器，配套独立风道风速控制系统，可复现平屋面至45°坡度屋面的外部火焰蔓延工况。风掀试验台最大适配样品尺寸3m×2.2m，通过闭环负压调节实现分级升压、阶梯保压的标准试验流程。

2. 高精度加载与控制

风压加载单元采用褶皱式加压气囊，配合缓冲稳压腔与调压阀闭环控压。风掀试验台压力输出0-47.3kPa，恒压保压偏差≤±1kPa；重力荷载试验台压力输出0-100kPa，保压偏差≤±0.1kPa。气囊面料预留25%褶皱冗余量，承压安全系数不小于2。

3. 智能化数据采集与追溯

上位机软件基于QT框架开发，支持Modbus-TCP通讯协议，具备多用户权限分级管理、历史数据存储与追溯功能。各专项测试模块配置专属业务流程模板，试验完成后自动输出PDF、Excel格式报告。

4. 多重安全防护机制

设备设置硬件联锁、软件保护与机械泄压多重防护机制。全部工位配置物理硬件急停按钮，各试验室门配置机械锁止+电气联锁双重保护，燃烧工位联动燃气泄漏检测。
