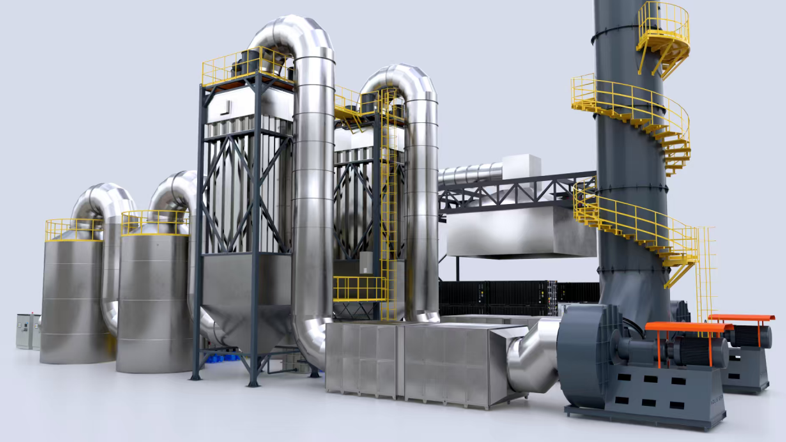

本系统主要用于10 MW大规模火烧试验或其他联用量热系统产生的高温烟尘及复杂燃烧废气处理。系统采用“水膜气旋洗涤＋高压电场焦油分离＋活性炭吸附”的组合净化工艺，对烟尘颗粒、焦油雾、VOCs及其他气态污染物进行分级处理。试验废气经管道集中收集后，依次通过两级水膜气旋洗涤塔、高压电场焦油分离器和两级活性炭吸附箱，净化后由风机送至排气筒排放。

产品标准

满足当地环保规定

产品参数

设备型号  PX03013-10

占地面积  根据实际测试需求确定

用电载荷  根据实际测试需求确定

产品特点

废气处理系统设计最大风机风量为270000 m³/h，过滤面积≥2000㎡，净化率≥99.5%，可满足10 MW大规模火烧试验的烟气处理需求且处理后的气体排放满足环保相关标准要求；

采用水膜气旋洗涤塔、高压电场焦油分离器、活性炭吸附箱及变频风机组成多级废气处理系统；

串联配置2台水膜气旋洗涤塔，通过旋流、喷淋及填料过滤，对高温烟气进行降温、除尘和初步净化；

洗涤塔塔体采用不锈钢制作，可根据现场条件进行分段制造、现场组装及尺寸定制；

喷淋净化系统由耐腐蚀喷嘴、文丘里管道、循环水泵和循环水箱等组成，使废气与喷淋液充分接触，提高烟尘捕集效率，每台洗涤塔分别配置一套药液储存及投加装置，可根据废气成分添加不同药剂，实现针对性吸收处理；

配置多级气水分离装置、过滤除渣池及沉淀出渣池，可分离烟气中的液滴和颗粒物，便于循环液净化与废渣清理；

配置高压电场焦油分离器，利用高压直流电场捕集焦油雾及细微颗粒，设计捕焦油效率可达99.5%，出口焦油雾含量可降至50 mg/m³以下；

配置2台高效活性炭吸附箱，主要用于吸附VOCs及其他残余气态污染物，吸附箱填装防水蜂窝活性炭，单块规格为100 mm×100 mm×100 mm，碘值为600，总填装量约4050 kg；

采用国标风机并配置变频控制箱，可根据试验工况调节系统排风量；风机功率355KW，额定风量为140000-270000 m³/h
